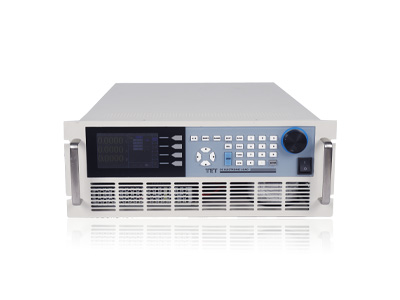

在現代電子測試領域,電子負載作為重要的測試設備,廣泛應用于電源、電池、充電器等產品的性能測試中。然而,不正確的負載接線不僅會影響
測試結果的準確性,還可能引發嚴重的安全事故。本文聚焦源儀電子的電子負載的負載接線,結合安規要求,簡明扼要地闡述其要點與操作,確保測試過
程的安全與可靠。
一、負載接線的安規要求
(一)承受短路輸出電流
負載接線須能承受負載端的短路輸出電流,防止接線損壞或引發安全事故。選擇符合電氣標準的導線,如 UL 認證導線,以確保其具備足夠的
載流能力。
(二)避免過熱現象
為防止接線過熱,需選擇足夠粗的導線以降低電阻,并盡量縮短接線長度,減少熱量產生和積累。同時,要保證電子負載機身前后分別有
1公尺和 2.5 公尺以上的散熱空間,避免觸發 OTP 保護。
(三)接線的尺寸、長度和極性
根據預期電流選合適尺寸導線,如高功率電源測試用 12AWG 及以上導線。接線長度控制在 1 米內,減少電阻、電感及噪聲干擾。連接時,
確保 “+” 端子接電源高電位,“-” 端子接低電位,防止設備損壞和測試誤差。

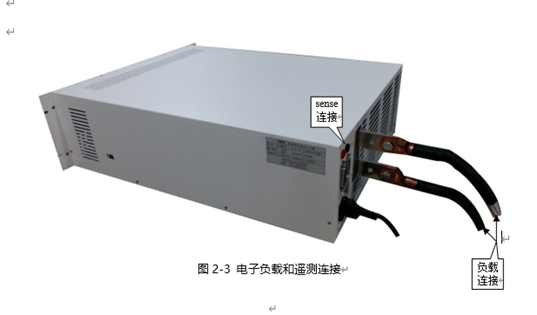

二、SENSE線連接
SENSE線用于電壓采樣,能提高測量精度。在軟件中可設為 UUT 或 LOAD 取樣方式。UUT 量測適用于電源測試,可避免接線阻抗引起的
電壓損耗,在 CV、CR 模式及需精確測電壓的 CC 模式下很實用。接線時,V-sense 紅接頭接電源高電位,黑接頭接低電位,且保紅接頭電位
高于黑接頭。
三、接線操作步驟
(一)準備接線
依測試需求和設備規格選合適導線,確保絕緣層完好,備好剝線鉗、螺絲刀等工具。
(二)連接負載接線
電子負載放穩后,“+” 端接電源高電位,“-” 端接低電位,用螺絲刀擰緊端子。
(三)連接 SENSE 線(如需)
將 SENSE 線的 V-sense 紅、黑接頭分別接電源高、低電位端子,保連接牢固且遠離強電流導線。
(四)檢查接線
接線完成,檢查連接正確性,查接線有無松動、短路、極性錯等問題,確認尺寸、長度、材質合規且無過熱跡象。
四、注意事項
(一)定期檢查接線
反復測試易使接線松動、損壞,需定期檢查,有損即換。
(二)避免接線干擾
將負載接線和 SENSE 線遠離強磁場、高頻設備,用屏蔽線或雙絞線,保持接線整齊有序。
(三)遵循設備手冊
不同電子負載接線要求、操作規范有別,需仔細閱讀設備手冊,依其指導操作。
正確進行電子負載的負載接線是電子測試的關鍵環節。掌握上述要點,結合實際測試需求,精確、安全、可靠地完成接線工作。
遇問題可隨時聯系源儀電子哦!
